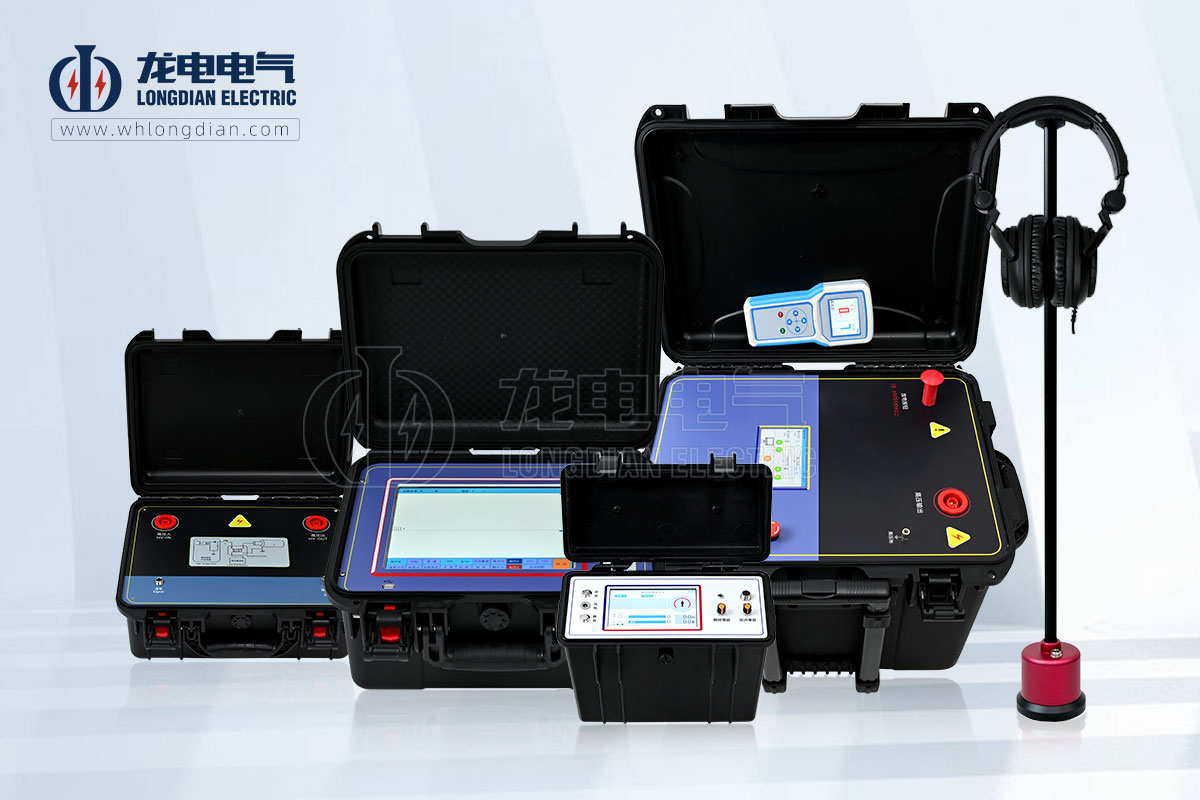

電纜故障定位儀是一款專為精確檢測并定位電纜線路中故障點而設計的高科技儀器。在實際應用中，開路故障是常見的一類故障現象。為了有效地解決這類問題，我們通常采取以下幾個步驟來進行探測與定位。

首先，我們需要在電纜的一端注入一個低壓脈沖信號。這個信號會沿著電纜進行傳播，直到遇到電纜中的阻抗失配點，例如中間接頭、T型接頭、短路點、開路點或者終端頭等。這些失配點會導致脈沖信號發生反射，從而形成反射波形。

接下來，我們需要對反射波形進行仔細觀察和分析。通過對反射波的系數以及波形特征進行深入研究，我們能夠準確地判斷出故障點的具體位置。值得注意的是，如果故障點的負載阻抗大于電纜的特性阻抗，那么就會出現正反射現象；反之，如果負載阻抗遠大于特性阻抗，那么可能就不會出現明顯的反射波形。

最后，我們可以利用反射波返回的時間以及信號的傳播速度，來計算出故障點距離測試點的大致距離。這一步的實現，需要我們對電纜的長度、信號的傳播速度以及反射波的返回時間等參數有充分的了解和掌握。

總是來說，電纜故障定位儀在低壓脈沖法下對開路故障的探測與定位具有極高的精度和可靠性。然而，由于不同型號的電纜故障定位儀可能存在差異，因此在實際操作過程中，我們還需嚴格按照設備的使用手冊進行操作，以確保探測結果的準確性。
